8K播控服务器及通用方案
8K超高清拼接
大屏幕播控显示系统方案书
一、 什么是8K超高清?
8K的标准早在几年前就已经确立,8K的视频源随后也逐步出现。
2012年8月23日,联合国旗下的国际电讯联盟(International Telecommunication Union - ITU)通过了以日本NHK电视台所建议的7680x4320解像度作为国际的8K超高画质电视(Super Hi-Vision - SHV)标准。
2013年,日本NHK制作电影《珍馐美味》,使用8K分辨率(7680×4320)拍摄、制作和放映,清晰度是1080p的16倍,在未经压缩的情况下, 8K视频(24fps)每秒的容量即可达到1GB。
2015年, NHK采用8K技术直播加拿大女足世界杯。
2016年8月5日,第31届夏季奥林匹克运动会在巴西的里约热内卢举行,8K直播是一个亮点。

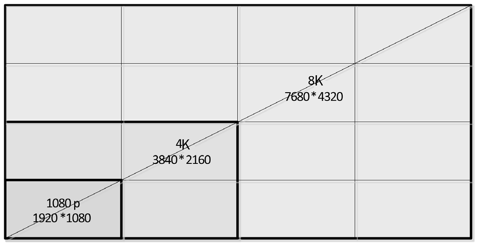

8K分辨率示意图
2018年初,工信部召开超高清相关会议,拟开展组建中国超高清视频产业联合和制定《超高清视频产业发展行动计划(2018-2022年)》。
2018年第二十一届中国北京国际科技产业博览会上,京东方就带来了8K超高清系统解决方案,为观众展示了8K超高清的魅力。
2019年1月美国拉斯维加斯国际消费电子展(CES)华为发布8K+AI电视,索尼,TCL,LG等老牌电视厂家也都发布了8K电视。
2019年2月25日,西班牙巴塞罗那世界移动大会(MWC2019),BOE(京东方)携手华为在5G环境下,实现远距离8K超高清直播,成为展会一大亮点。
2019年3月1日,工业和信息化部、国家广播电视总局、中央广播电视总台印发《超高清视频产业发展行动计划(2019-2022年)》明确将按照“4K先行、兼顾8K”的总体技术路线,大力推进超高清视频产业发展和相关领域的应用。除了来自政策层面的支持,还有5G即将在2020年实现大规模商用带来的技术层面保障,5G大规模商用,好比给8K这辆跑车修了一条宽广的高速公路。

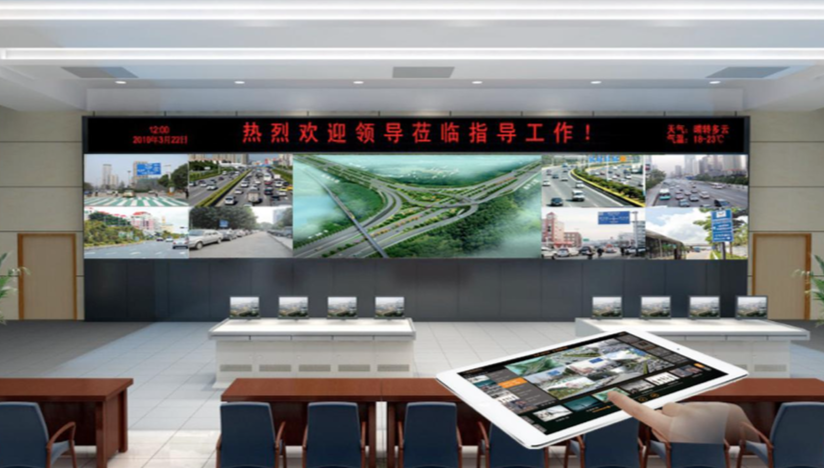

二、 什么是拼接大屏幕播控显示系统
8K相当于4个4K或16个2K(1920*1080即1080P)视频的组合,而目前大多数拼接大屏幕显示单元和信号处理设备的输出通道的分辨率基本上都是2K, 因此,设计8K大屏幕处理系统的主要思路是对视频进行分割处理。一路8K视频,最终通过视频处理器后输出16路1080p的视频,其工作原理主要是通过8K解码芯片将8K码流变成4路4K-HDMI/2.0输出,4路4K-HDMI/2.0最终分解成16路1080P视频在拼接墙上对应给16个1080P显示单元,就刚好可以实现8K点对点显示。
三、 系统构成
系统主要由以下四部分构成:
1、显示终端:4台75寸4K分辨率液晶拼接屏、16台55寸2K分辨率液晶拼接屏或256台27.5寸P1.25小间距LED显示屏(分辨率480*270)拼接而成。
2、图像拼接处理平台:明博科技anyshow炫影大屏多画面拼接平台 。
3、播控管理平台:明博科技多媒体播控管理平台-anyshow炫影多媒体超清服务器。
4、系统软件:明博科技多媒体播控管理系统-anyshow炫影iPad云控系统。

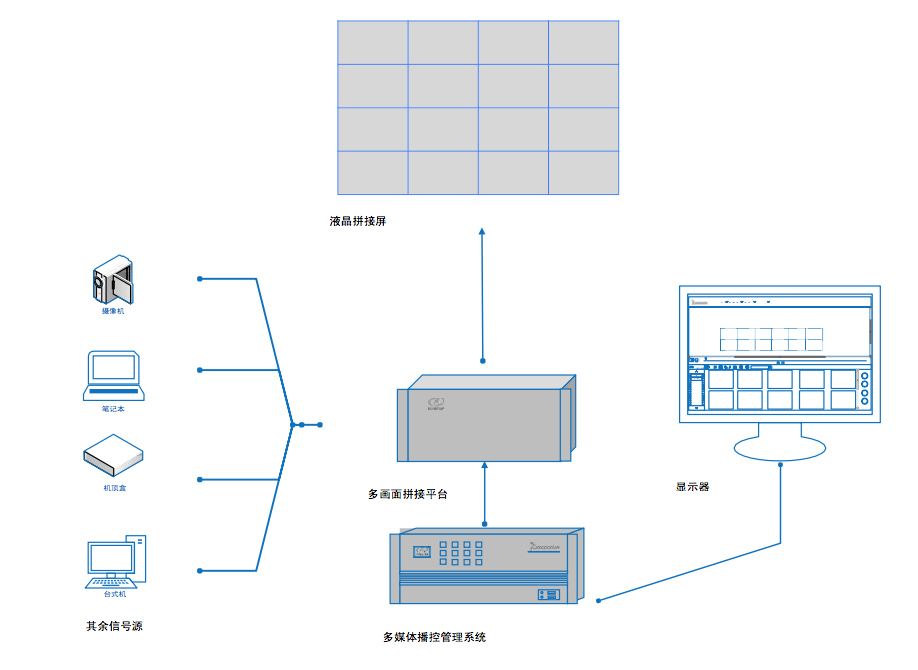

系统连接拓扑图
四、 系统设备清单
五、 系统功能介绍
1、anyshow炫影大屏多画面拼接平台可实现的功能:
● 拼接:完成LCD显示屏的拼接显示,使整个LCD屏显示完整的画面。
●多画面:完成多路信号源上屏显示。
2、anyshow炫影多媒体服务器可实现的功能:
●点对点显示:实现LCD屏点对点无损显示,图像无放大缩小。
●屏幕管理:根据LCD实际项目划分屏幕组,屏幕管理清晰,管理方便。
●视频解码:可完成4K/8K超大视频播放,不会卡顿。
●灵活切换:可实时切换任意屏幕显示内容,并有多重切换特效,并且特效时间可调。
●字幕叠加:支持图文字幕任意叠加,不限字数。
●创意显示:支持素材变形/缩放/旋转/设置透明度/调节边缘羽化等。
●多画面显示:支持画面任意叠加、漫游。
3、anyshow炫影iPad云控系统可实现的功能:
●支持iPad无线可视化控制多媒体服务器。
六、 系统优势
●显示屏、多画面拼接处理器、多媒体服务器为同一厂家,可提供完整的服务。
●所有设备之间无任何兼容性问题。
●可实现 LCD 屏幕点对点显示,画面清晰无损。
●iPad可视化操作简单,无需专业培训即可操作。
●具有多个类似项目完成经验。
七、 系统设备介绍
(一)显示终端:液晶拼接屏或COB小间距LED
在此不做具体介绍

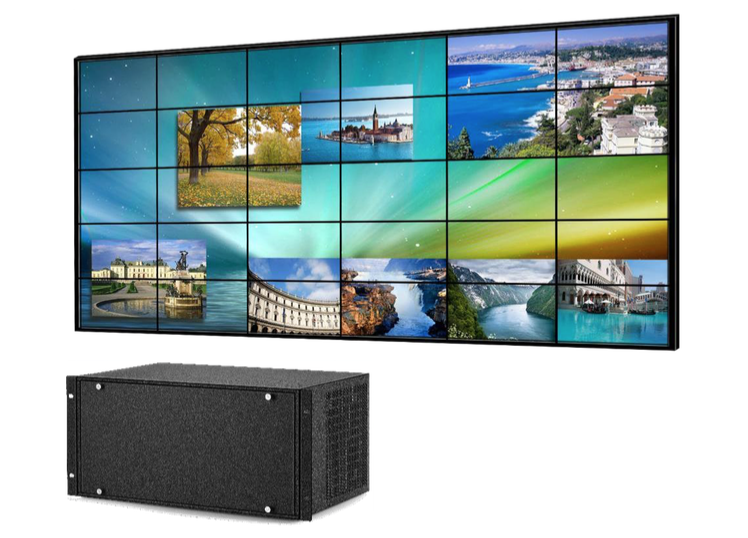

(二)拼接处理平台(M250)
2 单一接口最大可支持水平 2048 像素,垂直 1600 像素
2 灵活的板卡设计,单张板卡可支持多种信号混搭
2 60Hz 完美输出,多通道超高分辨率拼接
2 针对 LCD、DLP 液晶显示屏优化设计,所有模块锁定同步输出
2 支持画面边缘补偿,有杜绝边框周围图像错位撕裂问题
2 可完成通道信号甚至是整个模板预案的无缝切换
2 支持输入信号字符叠加,轻松实现信号标识
2 冗余电源,纯硬件架构,无系统崩溃风险,24×365 不间断工作
M250 是明博专门针对 LCD、DLP 液晶屏推出的一款高性能拼接处理器。它能够 轻松驱动超大分辨率的 LCD、DLP 液晶屏,并提供了多画面处理、画中画、无缝 场景及信号调用等诸多高级功能。
⚫●4K 超高清板卡及 EDID 管理 :极大程度的提高了对大屏显示设备的兼容性,使得设备输出信号可以适应各种常规以及非常规的应用场合。
⚫●IP 流媒体解码 :M250支持 RTSP/RTP 协议,兼容 ONVIF 标准,采用 H.264/MPEG-4AVC 解码技术,对前端 IP 网络摄像头信号,NVR 信号可轻松实现解 码,并灵活实时的显示在大屏上。
⚫●输入信号可叠加字符: 可对每一路输入信号进行文字标记,这些标记可在画面中显示出来,并可 随着信号一同切换。

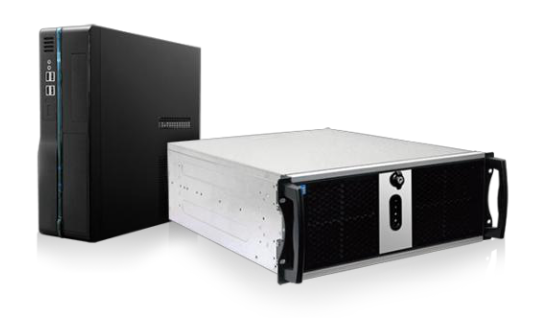

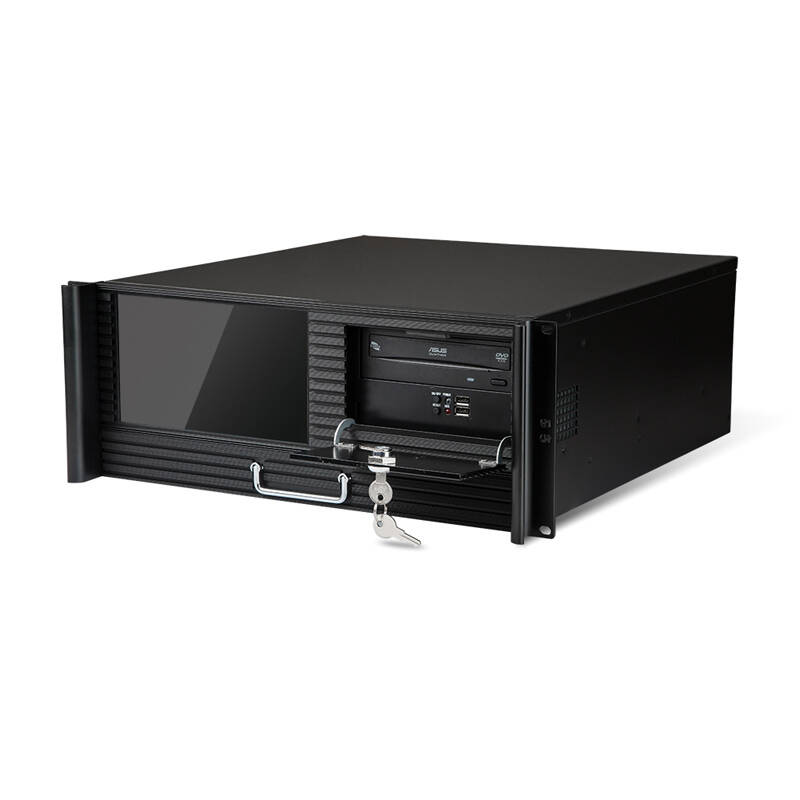

(三)多媒体服务器
➢支持 8K 超高清视频解码
➢无限图层展示,字幕图文可任意叠加
➢专业的可视化编播系统,便捷的场景管理和人机交互
➢支持 DVI、HDMI、SDI 等多格式信号采集与管理
➢支持网络流媒体
➢基于时间轴线的可视化节目编排及预览
➢强大的图形渲染引擎和输出同步
➢支持异型拼接显示,多元化创意显示
➢支持多机拼接级联,驱动超大屏幕点对点显示
➢支持 MIDI 及 DMX512 通讯控制
➢多电源冗余备份
这是一款专门针对显示领域的媒体播控服务器,不仅可以完成超大屏点对点显示,且可以实现多种创意显示,为用户提供专业的场景编播管理。
1、专业的场景管理解决多屏管理混乱问题
⚫●可视化播控界面,所见即所得的屏幕管理系统。
⚫●可对画面进行任意分割、旋转、缩放、变形、羽化,实现多种创意造型拼接。
⚫●基于时间线的节目编排。
2、无限图层展示解决多屏无法统一控制播放的问题
⚫●带载范围内无限制开画面,无限图层展示。
⚫●素材标签分类管理,更清晰。
⚫●多种切换特效满足现场播放需求。
3、强大的解码能力觖决超大屏点对点显示素材播放卡顿问题
⚫●支持视频、图片、PPT、文字等媒体文件和外部信号的同时编辑播放。
⚫●支持多种格式解码与流媒体播放,还支持Office文件播放。
⚫●超高清输出与拼接显示,单机可达到最大16K像素的显示输出。
⚫●多机拼接可同步输出,实现任意分辨率点对点显示。

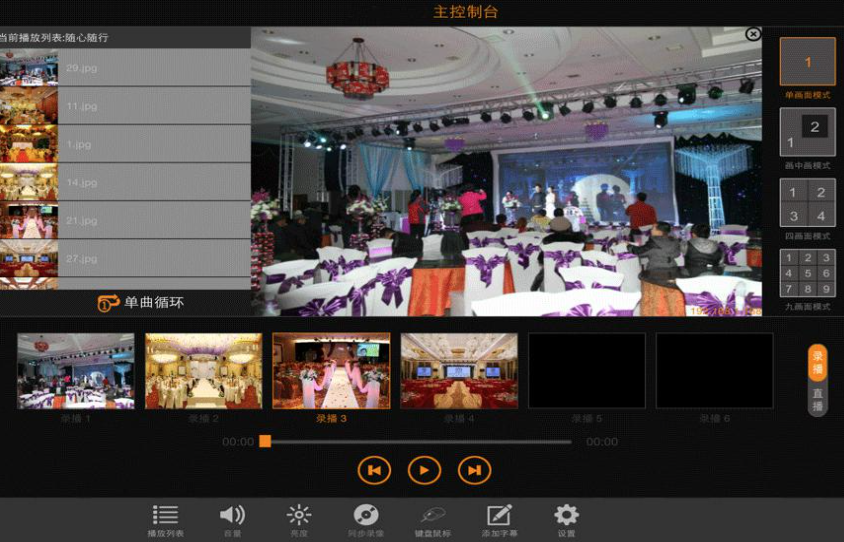

(四)anyshow炫影iPad云控系统
